RFの電力増幅器37dBm 28V 50Ω
この無線周波数の電力増幅器(RFPA)は-10dBmからの供給現在の1500mAとの0dBmに信号を、増幅するように設計されている。それはCOFDM信号伝達のために適して、3.0 dBの優秀な騒音の性能がある。その力によって加えられる効率(PAE)は10%から20%の間にあり、非常に能率的な送電を可能にする。
項目 | 指定 |
---|---|
周波数範囲 | 570-598MHz |
出力電力 | 37dBm |
Txの利益 | 45 ± 1 (dB) |
Rxの利益 | 10 ± 1 (dB) |
利益平坦 | Freqバンドにピーク間の2.0 (dB) |
利益安定性 | 臨時雇用者上の± 1.5 (dB) |
In/Out VSWR | 1.5:1よりより少し |
DCの流れ | 1.5 (a) |
サイズ(DxWxH) | 125x65x18 (mm) |
In/Out Commector | MCX/SMA |
タイム・ディレイ | ≤2 (私達) |
操作の臨時雇用者。 | -20 | +65 (°C) |

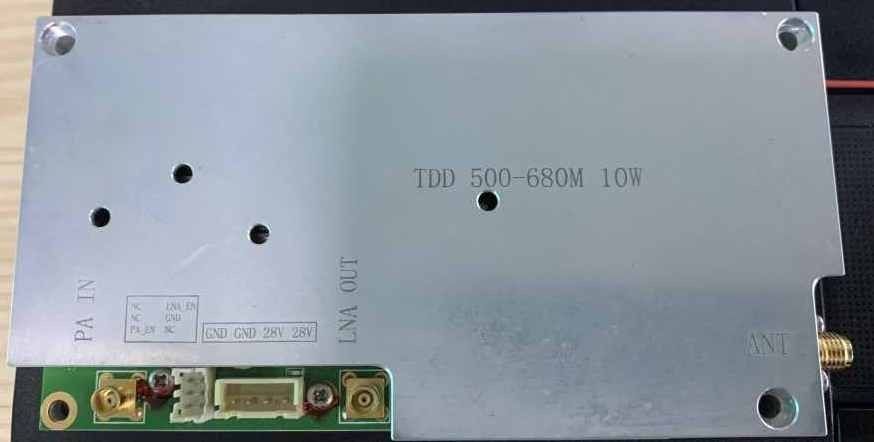

入力/出力の地図 |
電源インターフェイス ソケット1x4Pin 2.54mm
Pin 1,2:GND
Pin 3,4:28V 制御インタフェースのソケット2x3Pin 2.0mm
Pin 1,3,6:NC
Pin 2:LNA_EN Pin 4:GND Pin 5:PA_EN |
供給電圧 | 28V |
仕事モード | TDD OFDM信号 |
TDD570T598M 5W-28Vの無線周波数の電力増幅器は時分割の二重化(TDD)モードを使用して作動するデータ伝送システムの信号強度を高めるための優秀な解決である。この電力増幅器はいろいろな適用でもっと、無線通信システムのような、2地点間fpu使用し。例えば、無線通信システムで2つの装置の間で送信されるデータの信号強度を後押しするのに、TDD570T598M 5W-28Vの電力増幅器が使用することができる。これは弱い信号の適用範囲の区域の通信システムの信頼性そして範囲の、特に改良を助けることができる。高い発電の出力および小型によって、TDD570T598M 5W-28Vの電力増幅器は多くのRFの適用のための理想的な選択である。
私達はあなたの条件に従ってカスタマイズされたRFの電力増幅器サービスを提供する。私達の型式番号はTDD570T598M 5W-28Vである。中国製あるかどれが。最低順序量は2.である。価格は交渉可能である。この高い発電のラジオのアンプはCOFDM信号モードではたらき、1.5Aの供給の流れ、および28Vの供給電圧がある。私達の送信機の電力増幅器は高い発電の出力の、低雑音および高い直線性の性能の高い発電のラジオのアンプの塗布にとって理想的である。
